Проектирование строительного водопонижения

Создание инженерной системы для понижения уровня грунтовых вод является базовым условием безопасного устройства котлованов и подземных сооружений на территориях с высоким водообильным режимом. Проект водопонижения формирует комплекс технических решений, от которого зависит устойчивость грунтового массива, возможность разработки грунта в проектных отметках и прогноз деформаций близлежащих зданий. Сформированный документ должен обеспечивать строгую привязку к геологии участка и соответствовать действующим нормативам Российской Федерации.

Общие принципы формирования проекта

Система водопонижения подбирается на основании инженерно-геологических исследований, включающих коэффициенты фильтрации, мощность водоносных горизонтов, наличие напорных слоёв, степень трещиноватости массива и ожидаемые притоки воды в котлован. Проектные решения должны учитывать риск развития фильтрационных деформаций, разжижения песков, образование воронок и возможные просадки.

В числе обязательных расчётных задач:

• определение радиуса депрессии и конфигурации депрессионной воронки;

• расчёт дебита отдельно стоящих водопонизительных устройств;

• расчёт суммарного дебита системы с учётом месячной и сезонной динамики уровня;

• моделирование влияния понижения на соседние здания и подземные коммуникации;

• определение глубины заложения фильтрующих элементов относительно водоупора.

Требования к проектированию и выполнению работ

В Российской Федерации проектирование и устройство систем строительного водопонижения выполняются в соответствии со следующими нормативами:

• СП 22.13330.2016 «Основания зданий и сооружений» — регламентирует расчётные схемы грунтового массива с учётом фильтрационных процессов.

• СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — определяет требования к понижению уровня подземных вод при разработке котлованов.

• СП 104.13330.2016 «Инженерная защита территории» — включает требования к водоотводу и водопонизительным системам.

• СанПиН 2.1.5.980-00 — устанавливает требования к качеству отводимой воды.

• ГОСТ 25100-2020 «Грунты. Классификация» — необходимо учитывать при определении фильтрационных свойств.

• СП 48.13330 «Организация строительства» — регламентирует требования к безопасности при ведении работ.

К ключевым требованиям относятся:

• обязательное устройство пьезометрических точек для мониторинга уровня;

• обеспечение резервирования насосных агрегатов;

• исключение перетоков по обсадным трубам за счёт герметизации цементно-бентонитными смесями;

• привязка водоотвода к существующей системе ливневой или хозяйственно-бытовой канализации;

• обязательный учёт влияния депрессии на близлежащие основания зданий;

• наличие схемы аварийного отключения и предельных уровней для автоматического переключения насосов.

Классификация водопонизительных систем

Иглофильтровые линии

Используются при коэффициенте фильтрации от 3 до 15 м/сут. Обеспечивают устойчивое снижение уровня на глубину до 5–6 м.

Вакуумные иглофильтры

Применяются при песках пылеватых, супесях и переходных грунтах. Система создаёт безопасный приток при низкой проницаемости.

Глубинные водопонизительные скважины

Используются при необходимости снижения уровня до 20–30 м. Подходят для сооружений повышенной глубины и объектов с напорными горизонтами.

Дренажные системы

Функционируют как постоянная система водопонижения и проектируются в составе конструктивной схемы здания.

Конструктивные особенности проектных решений

Проект включает:

• тип фильтров и глубину их заложения;

• параметры обсадных труб;

• шаг размещения водопонизительных элементов;

• режимы работы насосов;

• схему подключения автоматики и датчиков уровня;

• объём предполагаемого водоотлива и точки сброса.

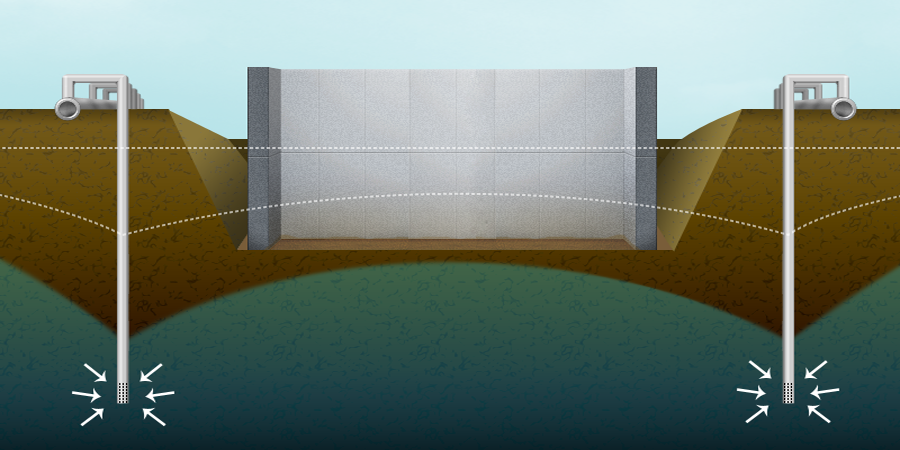

Использование автоматизированных станций позволяет поддерживать стабильный уровень депрессии без участия обслуживающего персонала. В проектах для сложных участков предусматриваются комбинированные схемы: глубокие скважины по периметру котлована плюс иглофильтры для выравнивания притока по площади.

Сравнение основных систем водопонижения

Ниже приведена сравнительная таблица, включающая конструктивные и эксплуатационные параметры разных типов систем.

Сравнение показывает, что иглофильтровые системы остаются наиболее универсальными, однако при низкой фильтрационной способности грунтов их эффективность снижается. Глубинные скважины применяются для объектов с повышенной глубиной заложения и позволяют стабильно понижать уровень в напорных горизонтах. Дренажные системы рассматриваются как элемент постоянного инженерного оборудования объекта, а не как строительная мера.

Инженерные ограничения и расчётные условия

Проектировщик фиксирует предельные значения депрессии, которые не должны быть превышены во избежание избыточного понижения уровня за пределами котлована. В моделировании учитывают:

• риск карстовых процессов и раскрытия трещин;

• влияние на существующие фундаменты;

• возможность вторичного переувлажнения грунта после остановки системы;

• вероятность засорения фильтров взвешенными частицами.

При необходимости расчёты выполняются в программных комплексах с использованием численного моделирования фильтрационных потоков.

Экономическая оценка и эксплуатационные свойства

Проектная документация включает прогноз стоимости эксплуатации, где учитываются электрические нагрузки, необходимая периодичность обслуживания, объём откачиваемой воды и потребность в фильтрации. Установка систем автоматического резервирования снижает риск аварийных остановок и продлевает срок службы оборудования.

Экономический эффект обеспечивается сокращением сроков разработки котлована, снижением вероятности опасных деформаций основания, исключением локальных обрушений стенок котлована и уменьшением непроизводительных простоев.

---
